“氫”新能源，“捷”力呈現 | 安捷倫氦離子化檢測器 PDHID 氫雜質分析系統

為實現“碳達峰”、“碳中和”的目標，中國政府近年來大力扶持氫能源、氫燃料電池以及充電、加氫站等設施的建設。國民經濟中的其他領域，如大規模集成電路的研制和加工、高純金屬的冶煉和處理、液氫及其改性產品的研制和生產、色譜等精密儀器所用載氣、標準氣體配置等，對高純氫、超高純氫的雜質檢測的需求愈發旺盛。

安捷倫經過周密開發和長期驗證，開發了燃料電池氫和高純氫中的痕量二氧化碳和永久性氣體雜質分析系統（8890-0711），用于測定高純氫氣中 ppb 級至 ppm 級濃度的二氧化碳、一氧化碳、甲烷、氬氣、氧氣、氮氣等雜質?？蓾M(mǎn)足 GB/T3634.2-2011^[1]、GB/T 37244-2018^[2]和 ISO 14687-2019^[3] 等標準的要求。

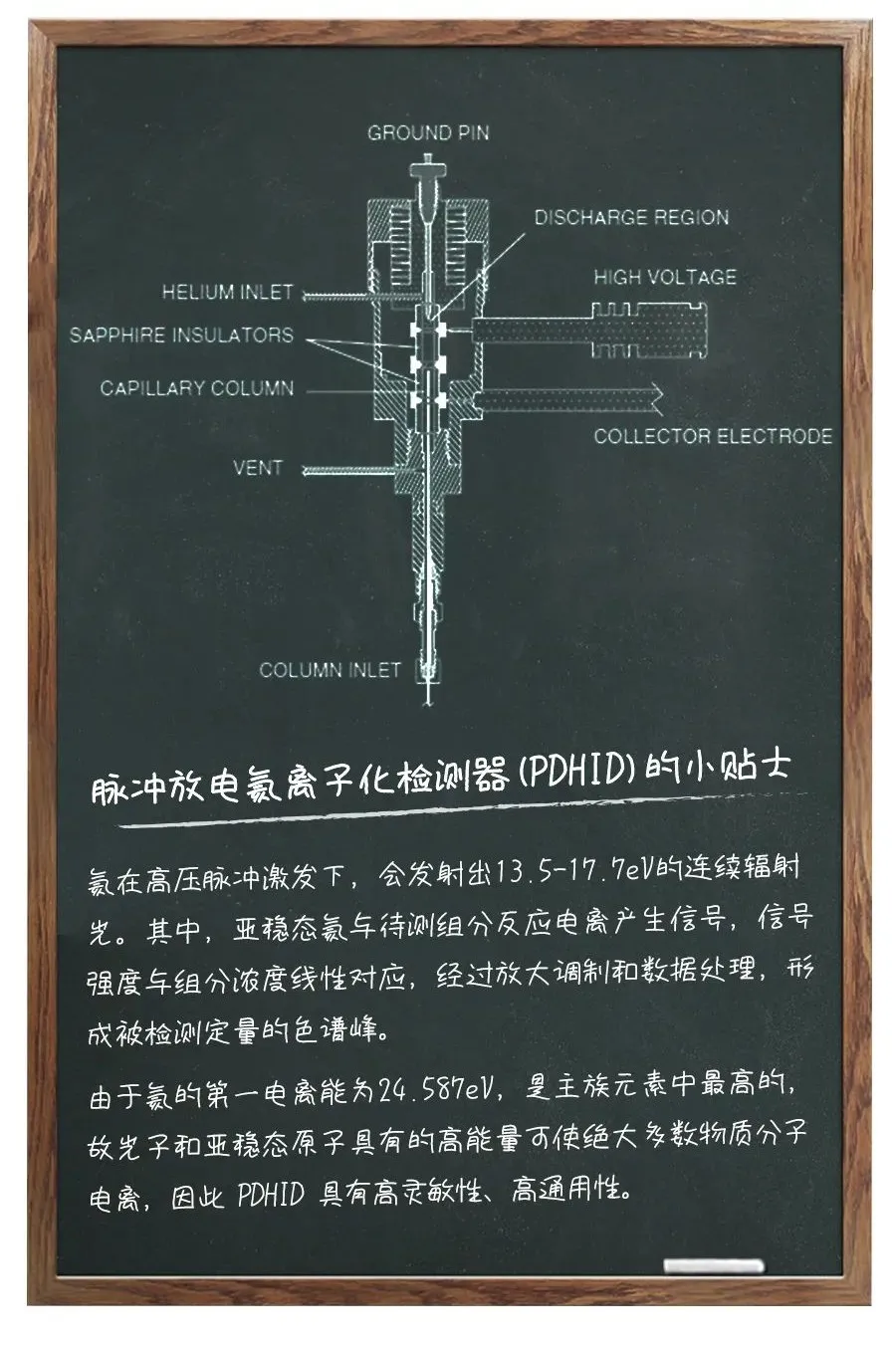

脈沖放電氦離子化檢測器(PDHID)特別適合高純氣雜質分析。它的主要工作原理如下：

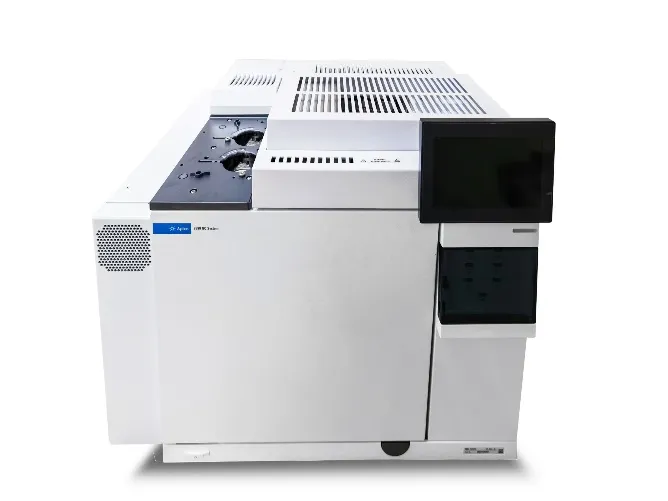

Agilent 8890 GC-PDHID
燃料電池氫和高純氫中的痕量雜質分析系統

系統特點 1

采用了多閥、特殊流路及中心切割技術，放空氫主組成，避免檢測器飽和沖擊，確保待測組分不受干擾，進而得到良好峰形和檢測下限，同時延長檢測器使用壽命。

系統特點 2

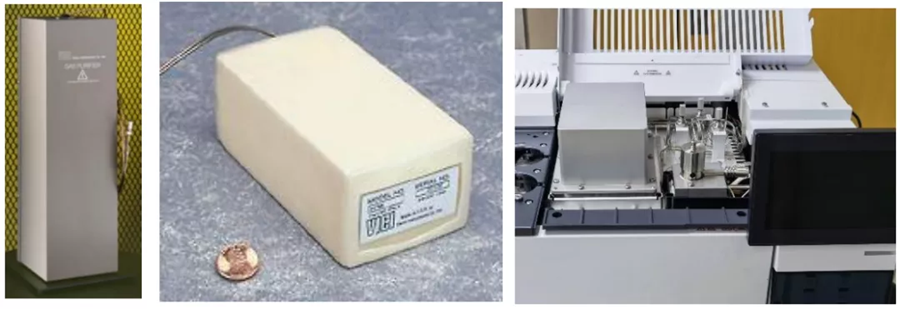

由于 PDHID 的原理，全流路的泄露率、雜質含量干擾是決定檢測器表現的極其重要因素。系統采用電子級氣體流路專業設計，HP2,Mini getter×4 獨立、多級載氣純化及氦氣保護盒，確保去除主要干擾雜質，基線可達<1000 pA 水平。

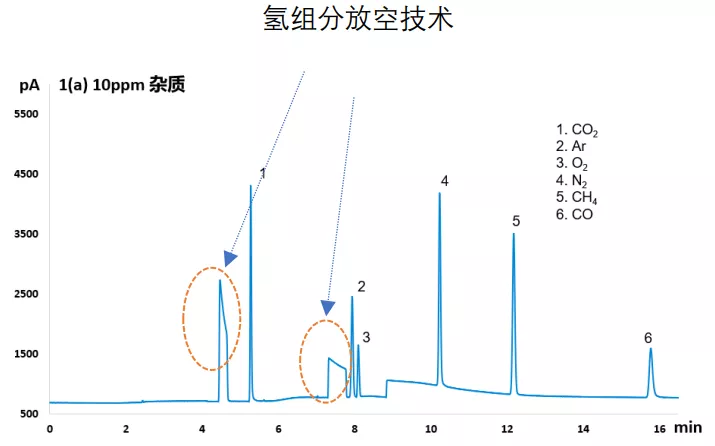

全色譜圖：

·

CO、CO₂ 以及 Ar 和 O₂、N₂、CH₄ 分離良好

·

·

H₂ 基質最大程度放空，減少基質干擾，提高檢測精度、

·

· PDHID 穩定性更佳、使用壽命更長

檢測下限驗證：

·

采用專用氣體在線稀釋裝置，測試驗證檢測下限

·

·

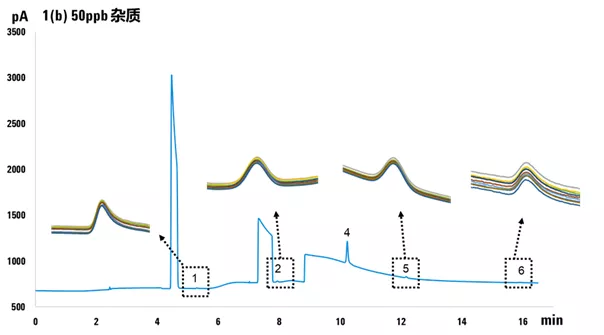

使用 50 ppb 樣品的檢測結果，根據 S/N = 3 計算方法檢測限 (MDL)， 5 種雜質的檢測限均低于 20 ppb

·

·

此為可驗證、非理論計算結果

·

低濃度線性范圍驗證：使用濃度 50 ppb 至 10ppm 的多個濃度系列雜質組分進行線性范圍驗證，以 CO 為例，跨多個數量級線性＞0.999 以上，表現優異。

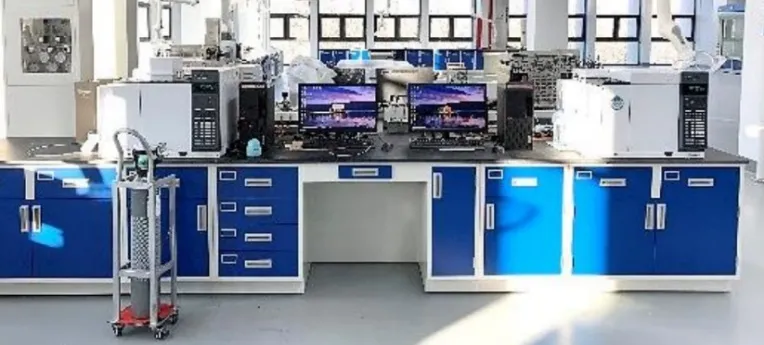

應用范例：中石化石科院（RIPP）兩年開發，“質子交換膜燃料電池汽車用燃料氫氣質量檢測項目”。

結論

安捷倫 GC-PDHID 系統可通過一次進樣，同時定性定量檢測二氧化碳、一氧化碳、甲烷、氬氣、氮氣等雜質。其靈敏度完全符合 GB/T 3634.2-2011^[1]、GB/T 37244-2018^[2] 和 ISO 14687-2019^[3]] 的要求，同時具有優異的重現性和線性。

參考文獻

1.GB/T 3634.2-2011 氫氣 第2部分：純氫，高純氫和超純氫

2.GB/T 37244-2018 質子交換膜燃料電池汽車用燃料 氫氣

3..ISO 14687-2019 Hydrogen fuel quality – Product specification
